Of het nu gaat om het toevoegen van een nieuwe logische functievervuller (LFV), vervanging van een onderdeel of een grootschalige renovatie, elke wijziging in bestaande tunnels is complex en vraagt om een uitgebreide voorbereiding. Peter van Velden van Vialis en Rem de Tender en Richard de Klerk van de gemeente Rotterdam vertellen over hun ervaringen.

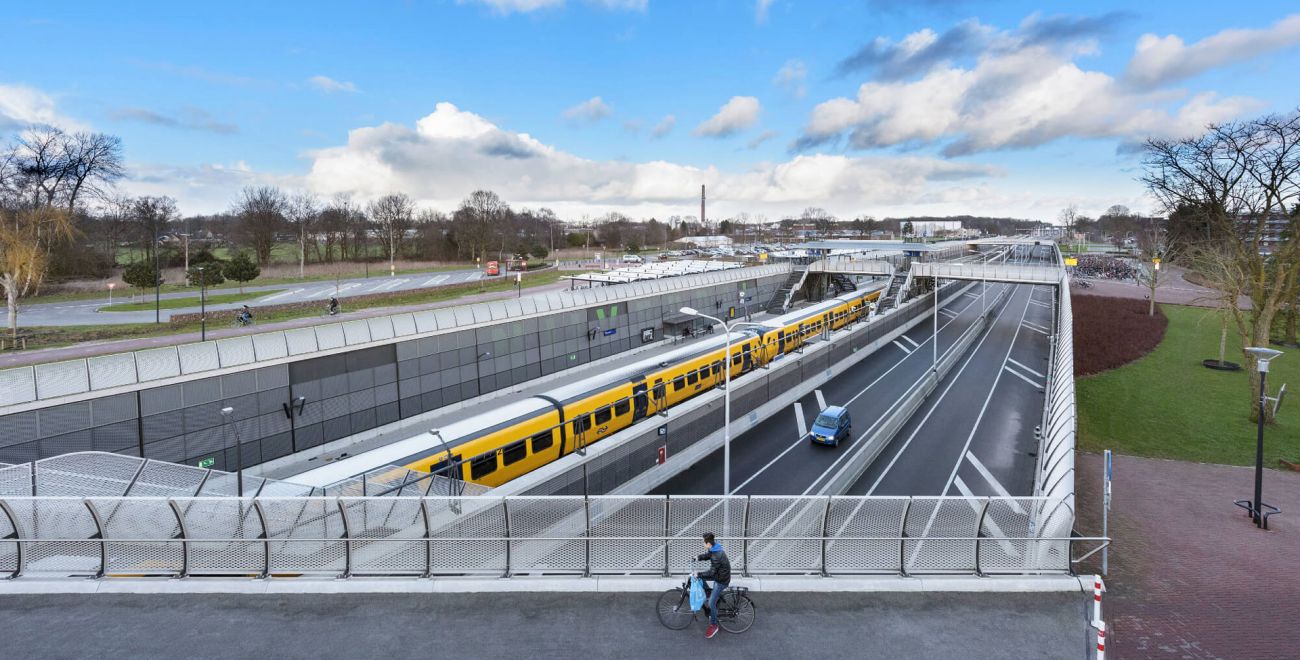

In de Salland-Twentetunnel in Nijverdal heeft koninklijke VolkerWessels onderneming Vialis onlangs in de wegtunnel een dynamische vluchtdeurindicatie aangebracht. Dit systeem geeft aan waar weggebruikers naartoe moeten vluchten bij een calamiteit in de tunnel. Op het eerste gezicht lijkt het aanbrengen van deze LFV geen ontzettend ingewikkelde klus. Toch komt er heel wat bij kijken, vertelt Peter van Velden: “Een tunnel is zoveel complexer dan vaak wordt gedacht. Je moet rekening houden met doorstroming, beschikbaarheid, duurzaamheid en veiligheid. Het toevoegen van een dynamische vluchtdeurindicatie in een tunnel is dan ook een stuk complexer dan het ‘ophangen van een paar lampjes’ zoals sommige mensen wellicht denken.”
Rem de Tender en Richard de Klerk herkennen het verhaal van Van Velden. “De renovatie van de Maastunnel was natuurlijk qua omvang en noodzakelijke aanpassingen van een heel andere orde”, stelt De Tender. “De ouderwetse Maastunnel met primitieve bediening en bewaking moest worden veranderd in een moderne tunnel die voldoet aan de huidige eisen. Bovendien moest er ook constructief veel gebeuren.” Maar de tweede fase van de renovatie, waarbij de westelijke buis helemaal is gestript en vervolgens weer stapsgewijs is opgebouwd en voorzien van alle tunneltechnische installaties, lijkt redelijk op de situatie in de Salland-Twentetunnel.

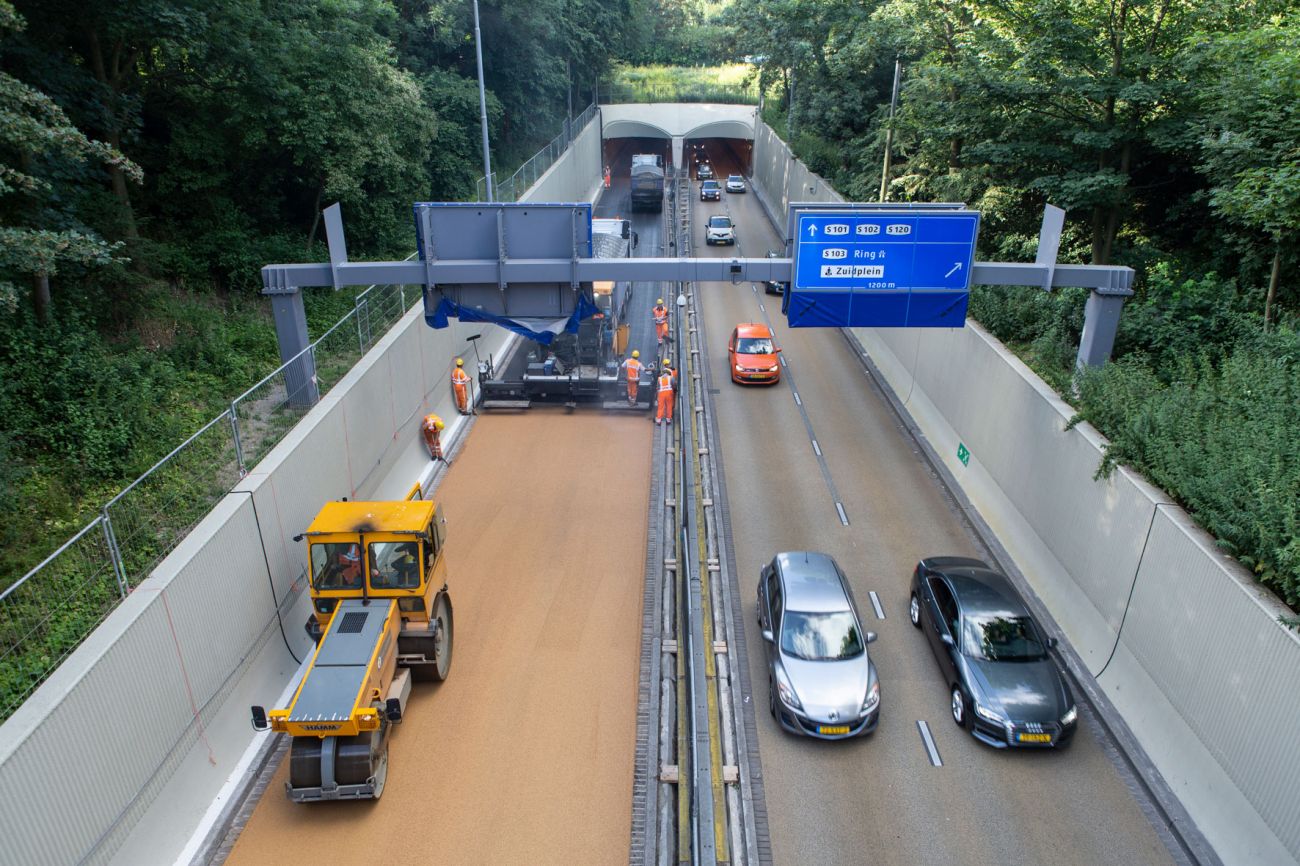

“In de praktijk heeft een ogenschijnlijk eenvoudige klus veel meer impact”, vervolgt Van Velden. “Vooral omdat de werkzaamheden moesten gebeuren terwijl de tunnel in gebruik was. Daarom zijn we samen met alle betrokken partijen in gesprek gegaan over de best mogelijke oplossing. We hebben bijvoorbeeld besproken of we de werkzaamheden konden uitvoeren tijdens geplande onderhoudsnachten of dat het beter was om één of beide tunnelbuizen tijdelijk af te sluiten. Ook hebben we nagedacht over een korte werkperiode met heel veel mensen of een langere met minder mensen. Om een goede keuze te kunnen maken, hebben we van alle opties de gevolgen in kaart gebracht en deze afgestemd met alle betrokken partijen, waaronder de tunnelbeheerder. Uiteindelijk heeft dat ertoe geleid dat we gedurende zeven reguliere onderhoudsnachten met een compacte ploeg van zes personen de nieuwe LFV hebben gerealiseerd.”
‘Om een goede keuze te kunnen maken, hebben we van alle opties de gevolgen in kaart gebracht en deze afgestemd met alle betrokken partijen.’
“Vanzelfsprekend moesten we ook goed nadenken over alle benodigde werkzaamheden”, aldus Van Velden. “Zo gaat het bij dynamische vluchtdeurindicatie niet alleen om het aanbrengen van hardware, maar ook om allerlei aanpassingen in de bestaande bedieningssoftware. Verder moest een aantal procedures en veiligheidskritische functies worden aangepast. Dat betekende onder meer bijscholing voor de tunneloperators. En bij al deze aanpassingen moesten we rekening houden met belangrijke procedures zoals de Werkwijzer aanleg tunnels (WWAT) en de Werkwijzer aanpassing software in bestaande tunnels (WWAS). Daarnaast hebben we onderzocht wat de meest geschikte uitvoeringsmethoden waren. Daarvoor hebben we allerlei praktische zaken vooraf in kaart gebracht. Moesten we bijvoorbeeld nieuwe leidingsleuven frezen of was er voldoende ruimte voor de benodigde kabels in de bestaande mantelbuizen?”
“Nadat we ons plan hadden ontwikkeld, zijn we het gaan testen. Daarvoor hebben we een ‘dummy-opstelling’ gemaakt van de dynamische vluchtdeurindicatie en hebben we de bedieningssoftware gedownload en in een representatieve omgeving operationeel gemaakt. Een ‘digital twin light’ als het ware. Vervolgens zijn we gaan proefdraaien en hebben we waar nodig verbeteringen doorgevoerd. Toen alles goed werkte, hebben we de hardware in de tunnel aangebracht en de geactualiseerde software in het bedieningssysteem geladen. Daarna hebben we tijdens een nachtafsluiting allerlei scenario’s doorlopen om te controleren of alles veilig was.”
Voor de Maastunnel werd ervoor gekozen om de tunnel per buis aan te pakken, waarbij de andere buis beschikbaar bleef voor verkeer van zuid naar noord. “Bij de start van de renovatie hebben we de oostelijke buis volledig gestript”, legt De Klerk uit. “Gedurende de werkzaamheden zat er alleen een C2000-systeem in vanwege de arbo-eisen en omdat deze tunnelbuis bij een calamiteit in de westelijke buis diende als vluchtroute. Ook hebben we in de ‘renovatiebuis’ tijdelijk extra ventilatoren opgehangen, evenals signalering voor de vluchtroute. De westelijke buis werd gewoon nog bediend met het oude bedienings- en bewakingssysteem. Voor de nieuwe situatie hebben we een volledig nieuw bedienings- en bewakingssysteem ontwikkeld. In de ‘renovatiebuis’ zijn we stap voor stap alle LFV’s gaan aanbrengen, testen en aansluiten op dit nieuwe systeem. Toen we daarmee klaar waren, hebben we de oostelijke buis in gebruik genomen en de westelijke afgesloten. Op dat moment hadden we in de verkeerscentrale als het ware een halve videowand, waarop we de verkeerssituatie in de gerenoveerde en opengestelde tunnelbuis konden volgen.”
De Klerk: “In de tweede fase van de renovatie zie je overeenkomsten met de situatie in de Salland-Twentetunnel. Ook bij ons was in deze fase de tunnel in gebruik, voor de helft dan, terwijl we nieuwe installaties in de tweede buis moesten toevoegen aan het operationele systeem. Om er zeker van te zijn dat dit veilig kon en nieuwe installaties geen negatief effect hadden op de in gebruik zijnde buis, hebben we naast het operationele systeem een compleet testsysteem gebouwd. Dat maakte het mogelijk om alle nieuwe installaties eerst grondig te testen en ze pas toe te voegen aan het operationele systeem als ze aan alle eisen voldeden. Dat laatste deden we tijdens weekendafsluitingen.”
Vooral het testen van signaleringsborden die op de toegangswegen voor de tunnel waren aangebracht, vereiste de nodige creatieve oplossingen. De Klerk: “De Maastunnel ligt in een enorm intensief gebruikt wegennet. Daardoor konden we de betreffende wegen niet afsluiten voor de testen en hebben we dat moeten doen terwijl het verkeer onder de borden doorreed. Vanzelfsprekend moesten we daarbij verwarring voorkomen. Daarom hebben we de borden afgedekt met de bekende blauwe zakken. In deze zakken hebben we kleine gaatjes gemaakt. Dat zorgde ervoor dat weggebruikers de signalen niet konden zien, maar wij wel via een camera die we daar speciaal voor hadden opgehangen.”
Van Velden: “Het testen van LFV’s op een parallel systeem, wat zowel bij de Maastunnel als bij de Salland-Twentetunnel is gedaan, is een uiterst geschikte werkwijze bij bestaande tunnels. Immers, het biedt je de mogelijkheid om dingen uit te proberen en aan te passen totdat je vrijwel zeker weet dat het ook in het operationele systeem goed werkt. In de praktijk heb je die garantie nooit helemaal. Daarom is het belangrijk dat je altijd een terugvaloptie hebt als je onderdelen aan een bestaand systeem toevoegt. Blijkt iets onverwacht toch niet te werken, dan moet je de mogelijkheid hebben om terug te gaan naar de vorige situatie, zodat de tunnel in ieder geval weer veilig open kan. Bij een softwareaanpassing is het raadzaam om er bijvoorbeeld voor te zorgen dat je altijd nog de oude programmatuur kunt terugzetten; hiermee wordt gegarandeerd dat de tunnel altijd open kan.”
“Bij werkzaamheden in bestaande tunnels moet je er ook rekening mee houden dat de beschikbare ruimte vaak beperkingen oplegt”, vult De Klerk aan. “De verkeersbuizen in de Maastunnel zijn bijvoorbeeld een stuk minder hoog dan in nieuw gebouwde tunnels. Daardoor konden we de camera’s niet boven de rijstroken plaatsen maar moesten we ze boven het inspectiepad installeren. Ook hebben we op de plek van de ventilatoren extra hoogte moeten creëren om voldoende vrije ruimte over te houden.”
Verschenen in de Onderbouwing, mei 2021, nummer 39, jaargang 14.
